基于人 - 机 - 料 - 法 - 环 - 测的水库土工膜焊缝质量问题诊断与对策

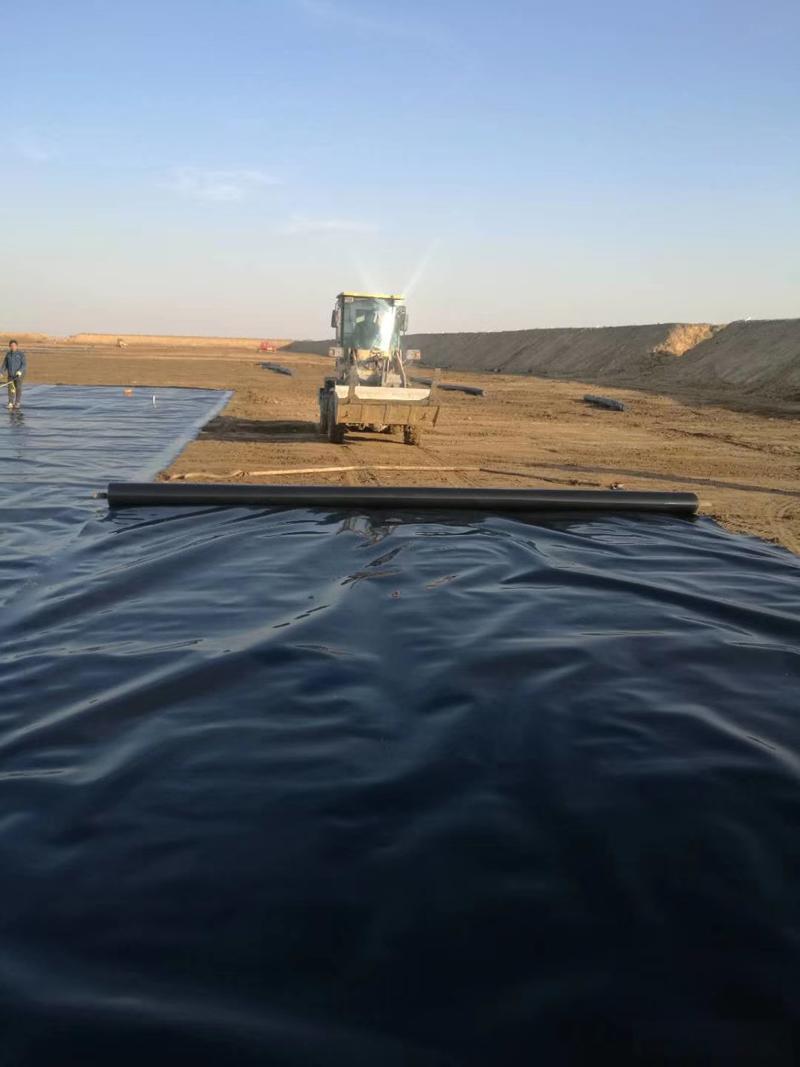

水利水库 PE 土工膜焊缝缺陷溯源与质量提升研究 —— 以东三里水库工程为例 在现代水网建设背景下，土工膜防渗技术在平原水库中应用日益广泛。PE 土工膜热熔焊缝质量是水库防渗成败核心，焊缝弱焊、过焊缺陷极易造成渗漏隐患，返工返修还会造成工期延误与成本上升。本文以平阴县东三里水库工程为案例，运用人、机、料、法、环、测六要素开展 QC 质量分析，识别焊缝弱焊、过焊两大主导缺陷，溯源三大关键要因，提出对应的施工管控路径，为同类水库土工膜防渗施工提供技术参考。 1 工程概况与质量现状 PE 土工膜热熔焊接质量，是水库防渗系统控制的核心环节。焊缝打压检测一旦不合格，需要切开、补焊、复检，不仅增加工程造价，还会打乱整体施工计划。项目设定质量目标：PE 土工膜焊缝全部合格，焊缝一次性焊接合格率≥90%。 平阴县东三里水库土工膜施工阶段统计数据显示，PE 土工膜焊缝一次性焊接合格率 89.5%，未达到预设质量目标。质量缺陷统计表明，焊缝弱焊、焊缝过焊两类问题共计 43 道，累积频率 79.6%，是影响焊缝打压合格率的主要矛盾。经测算，如果解决 90% 的弱焊与过焊缺陷，焊缝打压检测合格率可提升至 95.6%，工程防渗安全储备显著提高。 2 焊缝缺陷末端因素识别与要因确认 为系统厘清弱焊、过焊产生根源，项目团队采用关联图分析法，从人、机、料、法、环、测六个维度全面排查所有末端因素，逐项验证甄别： 人员管理维度：项目技术交底、岗前培训、三检制记录资料完整。但现场焊接搭接面清理（细砂、浮尘、水汽）的奖惩条款执行流于形式，管控约束力不足。判定：未严格执行质量管理奖惩制度为要因；未交底、未培训、无三检记录属于非要因。 环境因素：专项施工方案明确 4 级及以上大风禁止土工膜焊接作业，核查施工日志，大风天气均停止施焊，大于 4 级风天气施工为非要因。 施工工艺：部分作业班组未落实每日焊前试焊，直接沿用前一日焊接参数；环境变化造成焊机温度波动超过 ±5℃时，极易出现融合不足（弱焊）或膜材烧损（过焊）。判定：焊膜前未全部进行试焊为要因。 机械设备：现场配置 4 台 PE 防渗膜热熔焊机，两台新设备工况良好；两台服役超过 1 年的焊机缺少近 3 个月维保记录，温控、调速调节灵敏度不稳定。该两台旧焊机完成焊缝打压合格率仅 72%，缺陷集中表现为弱焊、过焊。判定：焊机未定期维护、检测为要因。 原材料：土工膜生产企业资质齐全，进场抽检指标合格，膜厚满足 0.5mm 设计要求，膜面平整、搭接区域无褶皱。厂家生产偏差为非要因。 检测计量：现场 4 组焊缝打压压力表经计量校核，误差控制在 0.002Mpa 以内，仪表指针、逆止阀性能正常，测量仪器未定时检测维护为非要因。 综合分析，影响 PE 土工膜焊缝质量三大要因为：质量管理奖惩制度落实不到位、焊前试焊工序缺失、焊机缺少常态化维保检测。 3 质量提升对策思路 针对以上三项核心要因，可从制度、工序、设备三方面建立长效管控机制： 压实现场质量奖惩机制，明确焊接面清理、工序自检责任，落实班组奖惩，杜绝表面化管理； 固化焊前试焊制度，当日开工、环境温湿度变化较大时必须试焊，以试焊结果确定焊机温度、焊接速度，严禁直接沿用历史参数； 建立焊机台账与周期性维保校准制度，老旧焊机定期检修温控与调速系统，性能不合格设备禁止进场施焊。 4 结语 随着国家水网建设推进，土工膜防渗在水库、调蓄工程应用持续增多。焊缝弱焊、过焊是土工膜热熔施工高发共性缺陷。东三里水库案例表明，缺陷根源往往不是材料本身，而是现场管理制度、工序执行、设备运维细节。通过 QC 方法定位关键要因，实施精准管控，能够有效提升土工膜焊缝一次性合格率，减少返工，在保障水库防渗安全的同时，实现工期、成本可控，为国内同类水利防渗工程施工质量管控提供可复制实践经验。
